Le poussoir Legrand se câble sur un circuit fondamentalement différent de celui d’un interrupteur va-et-vient. La confusion entre les deux provoque la majorité des erreurs de branchement rencontrées sur le terrain, notamment parce que le mécanisme physique (ressort de rappel, contact fugitif) impose un appareillage en aval adapté : télérupteur ou minuterie, jamais un simple retour lampe direct.
Contact fugitif et télérupteur : le couple technique à maîtriser
Un poussoir ne maintient pas le circuit fermé. Il envoie une impulsion brève sur la bobine du télérupteur, qui bascule mécaniquement entre ses deux états (ouvert/fermé). Cette distinction a une conséquence directe sur le câblage : le retour du poussoir ne va pas vers la lampe, mais vers la borne A1 (ou équivalente) du télérupteur installé dans le tableau.
A lire en complément : Absorbeurs d'humidité efficaces : quel est le meilleur choix ?
Le télérupteur reçoit la phase sur sa borne de puissance, distribue le retour lampe depuis sa sortie, et sa bobine est alimentée en parallèle par tous les poussoirs du circuit. Chaque poussoir envoie donc la même impulsion, quel que soit le nombre de points de commande. Nous recommandons de vérifier la référence du télérupteur (unipolaire ou bipolaire) avant de raccorder quoi que ce soit.
A lire aussi : Reservoir lave main wc : les critères à connaître avant de rénover vos WC
Câblage du poussoir Legrand : bornes et fils en section 1,5 mm²
Le mécanisme Legrand (Céliane, Mosaic, Dooxie ou Niloe) comporte deux bornes. La première reçoit la phase issue du disjoncteur dédié au circuit éclairage. La seconde renvoie le fil de commande vers la borne A1 du télérupteur. Le neutre ne transite pas par le poussoir.
Raccordement en parallèle de plusieurs poussoirs
Quand le circuit comporte plusieurs points de commande (couloir, escalier, grande pièce), tous les poussoirs se câblent en parallèle. Concrètement, la phase arrive en pontage d’un poussoir à l’autre, et chaque fil de retour rejoint la même borne A1 du télérupteur. Chaque poussoir doit être alimenté par le même circuit protégé, sans pontage entre circuits différents. Des contenus pédagogiques d’électriciens diffusés récemment rappellent cette exigence normative, souvent négligée lors de modifications d’installations existantes.
- Fils de commande et d’alimentation en section 1,5 mm², adaptée au calibre du disjoncteur éclairage.
- Borne A2 du télérupteur raccordée au neutre du circuit.
- Retour lampe depuis la sortie de puissance du télérupteur vers le luminaire, en passant par la boîte de dérivation ou directement si le câblage le permet.
- Protection du circuit par disjoncteur dédié, calibre conforme à la section des conducteurs.
Problème de scintillement LED avec un poussoir Legrand et télérupteur
Le passage massif aux ampoules LED a introduit un défaut que les installations halogènes ne connaissaient pas. Sur un circuit poussoir + télérupteur, les LED restent faiblement allumées ou scintillent même en position éteinte. Le courant résiduel qui traverse la bobine du télérupteur suffit à alimenter partiellement une LED dont la consommation est très basse.
La solution documentée par Legrand consiste à installer un compensateur entre le neutre et le retour lampe, au niveau du luminaire ou du DCL. Ce composant absorbe le courant de fuite et stabilise le comportement de la LED. Nous observons que ce compensateur est souvent omis lors des premières installations, puis ajouté après constatation du défaut.
Poussoirs électroniques sans neutre : un cas particulier
Certaines gammes Legrand (Céliane notamment) proposent des poussoirs électroniques conçus pour fonctionner sans neutre au niveau du mécanisme, tout en restant compatibles LED grâce au compensateur côté luminaire. Ce fonctionnement sans neutre simplifie le passage de câbles dans les gaines existantes, mais impose de vérifier la compatibilité du compensateur avec le type de LED installé.
Montage mécanique du poussoir Legrand en encastré et en saillie

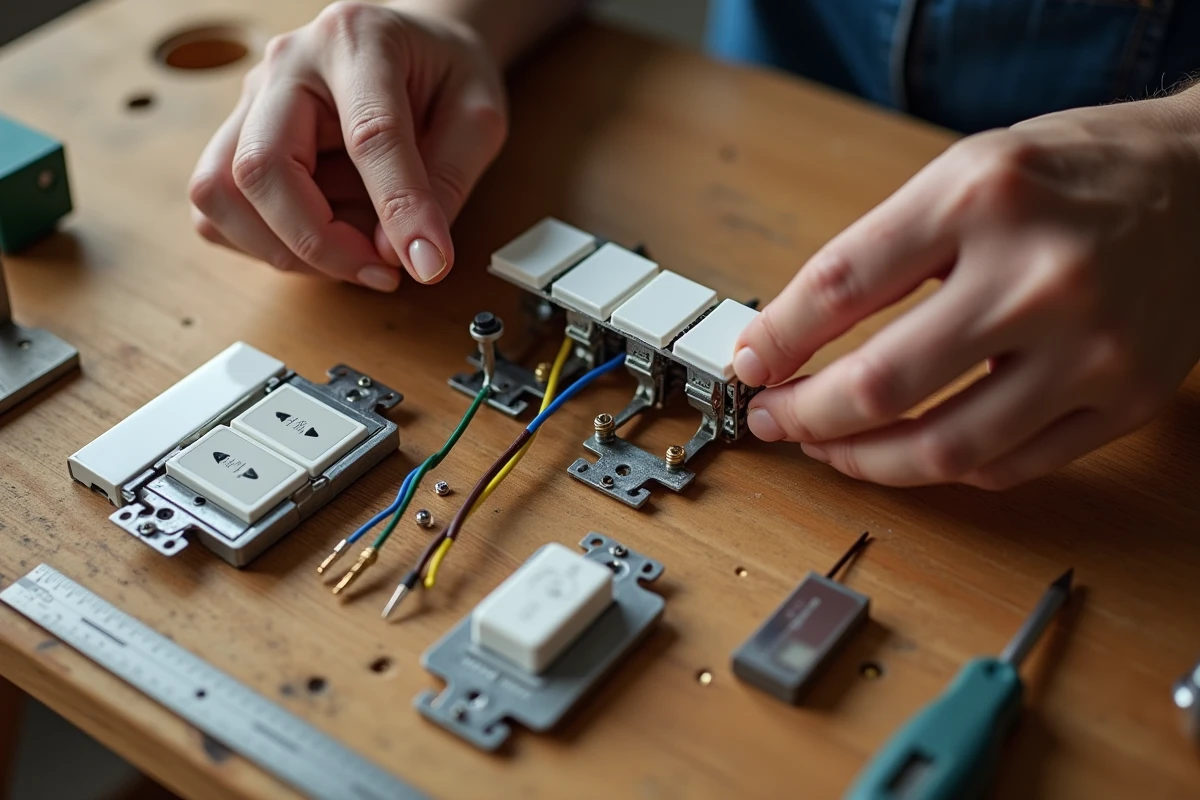

La fixation diffère selon la gamme. En encastré (Céliane, Dooxie), le mécanisme se clipse sur un support à vis fixé dans la boîte d’encastrement. La plaque décorative vient ensuite recouvrir l’ensemble par clipsage. En saillie (gamme Plexo ou boîtiers associés), le socle se visse directement sur la paroi, et le mécanisme s’insère dedans.

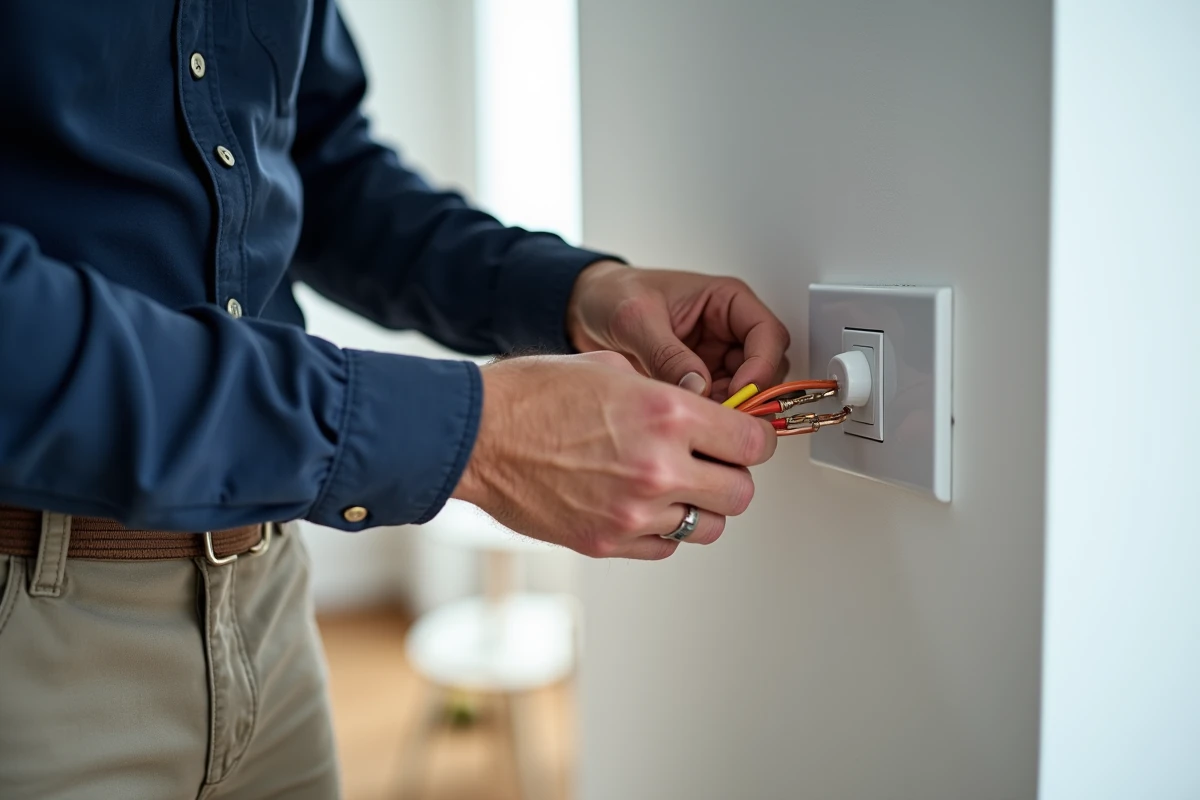

Avant de fixer le support, nous recommandons de raccorder les fils au mécanisme hors boîtier, puis de replier les conducteurs proprement dans la boîte d’encastrement. Un fil mal plié qui appuie sur le mécanisme empêche le clipsage correct de la plaque et peut provoquer un faux contact à terme.
Contrôle avant remise sous tension
- Vérifier le serrage de chaque borne (un fil mal serré provoque un arc électrique sous charge).

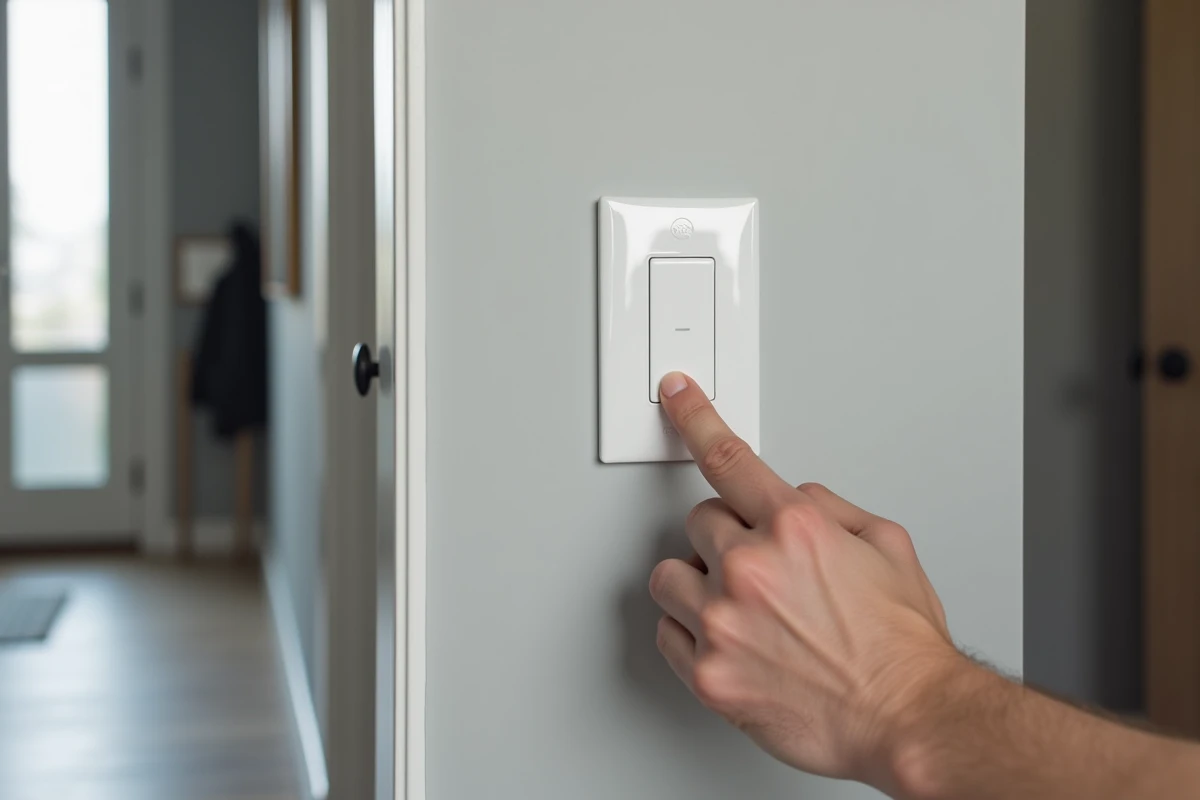

- Confirmer que le poussoir actionne bien le télérupteur à vide (clic audible au tableau).
- Remettre le courant et tester chaque point de commande séparément, puis simultanément si le circuit en comporte plusieurs.
- Contrôler l’absence de scintillement LED après quelques minutes en position éteinte.
Le branchement d’un poussoir Legrand reste une opération accessible à condition de respecter le schéma télérupteur et de ne pas confondre le câblage avec celui d’un va-et-vient. Le compensateur LED est devenu un composant à prévoir systématiquement sur toute nouvelle installation en éclairage basse consommation. Un test méthodique avant remise sous tension évite les interventions correctives ultérieures.
